Кавитация в насосе: что это такое, почему разрушает крыльчатку и как избежать

Кавитация — один из самых коварных и разрушительных процессов, возникающих в гидравлических системах. Это физическое явление представляет собой процесс образования паров и последующего схлопывания пузырьков газа в потоке жидкости. В насосном оборудовании этот процесс возникает в зонах локального падения давления ниже давления saturated пара перекачиваемой среды — чаще всего непосредственно на входе в рабочее колесо (крыльчатку). Внешне кавитация проявляется специфическим шумом, напоминающим перекатывание гравия или мелких камней внутри насосной камеры, сильной вибрацией и резким падением гидравлических характеристик: напора, производительности и КПД. Если игнорировать эти симптомы, оборудование быстро выйдет из строя, потребует дорогостоящего ремонта или полной замены насосного узла.

Механизм разрушения крыльчатки и последствия кавитации

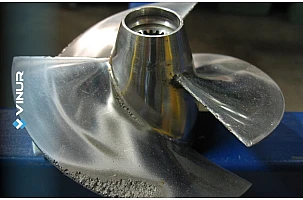

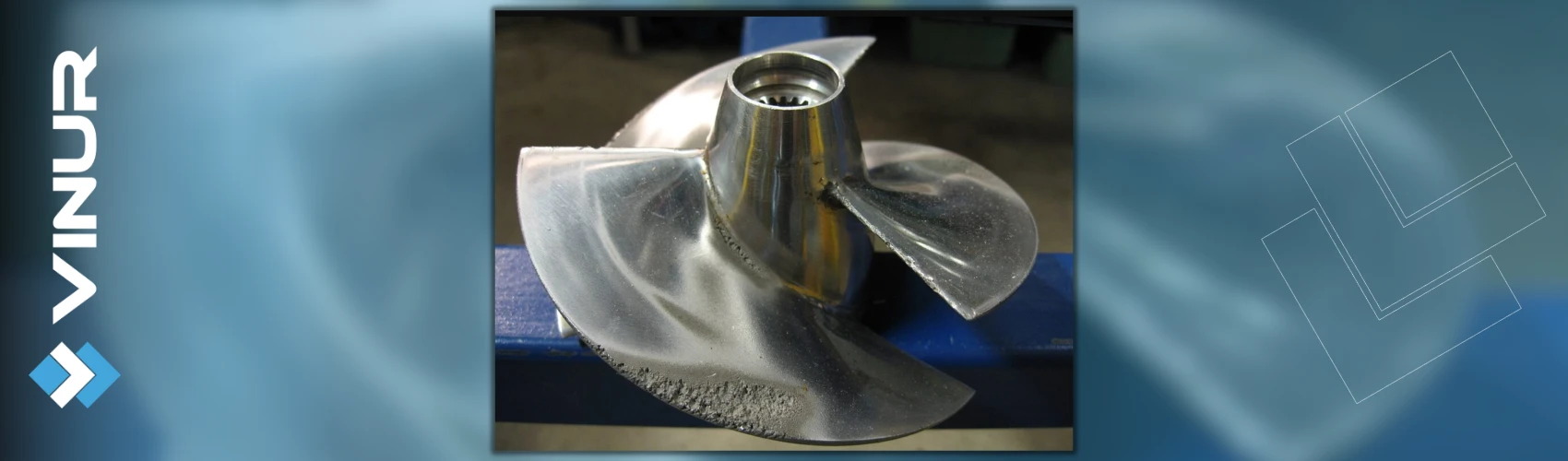

Главная опасность кавитации заключается не в самом образовании паровых пузырьков, а в процессе их схлопывания (микровзрывах) при попадании в зону с более высоким давлением внутри крыльчатки. В момент схлопывания пузырька возникают точечные гидроудары огромной силы — локальное давление в микрообъеме может достигать нескольких тысяч атмосфер, а скорость микроструй жидкости превышает сотни метров в секунду.

Эти постоянные ударные нагрузки оказывают разрушительное воздействие на металл или полимер, из которого изготовлена крыльчатка. Происходит выкрашивание материала, на поверхности лопастей образуются раковины и каверны, за что этот процесс часто называют «гидравлической эрозией». Со временем лопасти буквально рассыпаются, а сопутствующая вибрация разбивает подшипники и разрушает торцевое уплотнение (сальник).

Основные причины возникновения кавитации:

• Превышение высоты всасывания: насос расположен слишком высоко относительно уровня забора жидкости.
• Заужение всасывающего трубопровода: использование шланга или трубы меньшего диаметра, чем входной патрубок насоса.
• Засорение фильтра или трассы: налипший мусор, ил и грязь на сетке создают избыточное сопротивление на входе.
• Повышенная температура жидкости: чем горячее вода, тем выше давление парообразования и вероятнее закипание.
• Чрезмерная скорость вращения: несоответствие параметров насоса реальным условиям эксплуатации.

Способы предотвращения кавитационного износа

Предотвращение кавитационного износа требует комплексного подхода, который начинается еще на этапе проектирования гидравлической системы и продолжается в процессе ее регулярного обслуживания. Главная задача инженера — создать условия, при которых фактический кавитационный запас системы будет стабильно превышать требуемый кавитационный запас насоса, указанный производителем. Если давление жидкости на входе в рабочее колесо постоянно удерживается выше точки парообразования, опасные газовые пузырьки просто не смогут сформироваться.

Первостепенное значение имеет грамотная организация всасывающей линии и правильный геодезический расчет высоты установки насоса. Для минимизации гидравлических потерь необходимо максимально сократить протяженность входного трубопровода, уменьшить количество поворотов, отводов и запорной арматуры. Диаметр всасывающей трубы должен быть равен диаметру входного патрубка насоса или превышать его на один типоразмер, а сам агрегат следует размещать как можно ближе к источнику жидкости, уменьшая статическую высоту всасывания.

Регулярное техническое обслуживание гидравлических узлов выступает вторым важнейшим барьером на пути к разрушению импеллера. Накопление ила, песка и водорослей на донном фильтре или всасывающей сетке резко увеличивает гидравлическое сопротивление трассы, провоцируя глубокое падение давления внутри камеры. Плановая промывка приемных клапанов, контроль герметичности стыков для исключения подсоса воздуха и своевременная очистка фильтров грубой очистки позволяют поддерживать стабильный приток перекачиваемой среды.

В сложных эксплуатационных условиях или при работе с горячими жидкостями применяются технологические методы защиты оборудования. Повышение давления в подающем резервуаре, установка дополнительного бустерного (подпорного) насоса или внедрение частотного преобразователя для плавной регулировки оборотов двигателя позволяют гибко адаптировать работу техники под меняющиеся параметры сети. Кроме того, использование крыльчаток из химически стойких и прочных материалов, таких как нержавеющая сталь или бронза, существенно повышает устойчивость узла к микроударным нагрузкам.
