Правила эксплуатации дизель-генератора

Дизельный генератор спроектирован как комплектный модуль, обеспечивающий максимальную эффективность и надежность.

У компании «ВИНУР» Вы можете купить дизель генератор с жидкостным охлаждением, базовая комплектация которого приведена на рисунке ниже.

Перед тем как купить электрогенератор в Украине, убедитесь, что характеристики в инструкции по эксплуатации на генератор дизельный и табличке технических данных на нём соответствуют требуемым Вам параметрам.

Табличка технических данных генераторной установки обычно располагается на задней стенке панели управления или на корпусе синхронного генератора переменного тока.

Эта табличка содержит информацию, необходимую для идентификации генераторного агрегата, и его эксплуатационные характеристики.

Эта информация включает в себя следующие данные о оборудовании: номер модели и серийный номер, выходные характеристики, такие как напряжение, фазы и частота, выходная мощность в кВА и кВт и тип (базу) номинальных параметров.

Номер модели и серийный номер однозначно идентифицируют купленный Вами дизель генератор.

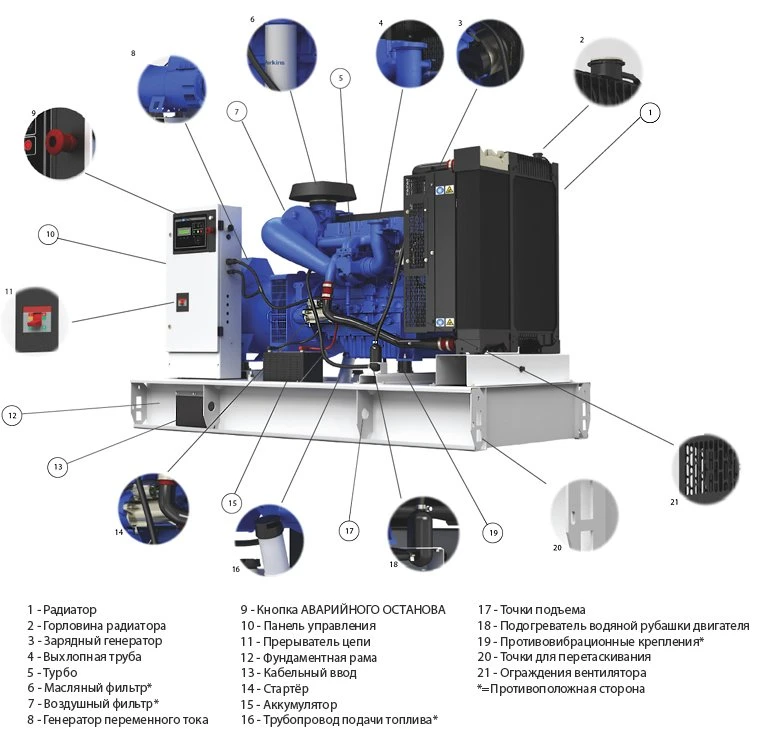

Дизельные электростанции укомплектованы дизельными двигателями, которые специально сконструированы для привода автономных генераторов и отличаются высокой надёжностью. Это двигатели промышленного типа для длительной непрерывной работы генераторной установки, 4-тактный, с воспламенением от сжатия, оборудованный всеми вспомогательными механизмами для обеспечения надежной выработки энергии.

Электрическая система дизельного двигателя – постоянный ток, напряжение 12 В или 24 В в зависимости от размеров генераторного агрегата.

Система охлаждения дизельного двигателя состоит из радиатора, приточного вентилятора высокой производительности и термостата. Главный генератор переменного тока имеет свой собственный внутренний вентилятор для охлаждения своих компонентов.

Выходная электрическая мощность вырабатывается генератором переменного тока, точно подстроенным к выходным параметрам автономной электростанции.

Двигатель и генератор переменного тока соединены между собой и смонтированы на прочной стальной опорной раме. В состав опорной рамы входит встроенный топливный бак (для отдельных моделей).

Дизельная электростанция снабжена виброизоляторами, которые предназначены для уменьшения передачи вибрации от дизельного двигателя на фундамент, на котором установлен электрогенератор. Эти изоляторы установлены между основанием двигателя/генератора переменного тока и опорной рамой. На некоторых моделях генераторных установок двигатель/генератор переменного тока жестко закреплены на опорной раме, а виброизоляторы поставляются отдельно для установки между опорной рамой и фундаментом.

Выхлопной глушитель поставляется отдельно от генераторного агрегата (кроме вариантов в кожухе/капоте). Глушитель и система выхлопа снижают шум, исходящий от дизельного двигателя, и направляют отработавшие газы для выпуска в безопасное место.

Для контроля работы и мощности, а также для защиты автономной электростанции от возможных сбоев устанавливаются система управления и панель управления.

Для защиты генератора переменного тока поставляется смонтированный в стальном корпусе выходной автоматический выключатель с параметрами, подобранными для модели и выходной мощности автономного генератора.

Техническое обслуживание дизельного генератора

Предупреждение:

• Дизельные генераторы должны обслуживаться только квалифицированными специалистами.

Перед тем как купить дизельную электростанцию убедитесь в том, что компания-поставщик обеспечит Вам качественное сервисное обслуживание в дальнейшем.

Качественное и регулярное сервисное обслуживание оборудования – это ключ к долговечности Вашей генераторной установки.

Техническое обслуживание и сервис должны выполняться только квалифицированными техниками. Записи этой работы должны сохраняться, что поможет в разработке эффективной программы технического обслуживания.

Прежде всего дизель генераторы нужно содержать в чистоте. Не позволяйте жидкостям, таким как топливо, или масляной пленке собираться на внутренних или наружных поверхностях или на акустическом материале, если таковой имеется, под ним или рядом. Протирайте поверхности водорастворимыми промышленными чистящими средствами. Не используйте для целей очистки горючие растворители.

Любой акустический материал с защитным покрытием, который был порван или проколот, должен быть немедленно заменен во избежание накопления в нем жидкостей или образования масляной пленки.

Перед тем как купить дизельный генератор обратитесь к нашим квалифицированным специалистам по автономным электростанциям, чтобы узнать подробную информацию о требуемом профилактическом техническом обслуживании.

Обслуживание аккумуляторных батарей генераторных агрегатов

Предупреждение:

• К использованию и техническому обслуживанию аккумулятора должен допускаться только компетентный персонал, прошедший соответствующее обучение. При работе с аккумуляторами следует использовать надлежащие средства индивидуальной защиты.
• Проверка технического состояния аккумулятора должна производиться в рамках процедуры планового технического обслуживания.
• При работе с электролитом всегда следует использовать надлежащие средства индивидуальной защиты.
• В случае попадания электролита на кожу немедленно промойте пораженный участок чистой водой и обратитесь за медицинской помощью.
• Никогда не добавляйте в аккумулятор неразбавленную серную кислоту.
• Храните аккумуляторы в вертикальном положении во избежание утечки электролита. Электролит вреден для кожи, поскольку он представляет собой разбавленную серную кислоту.
• В процессе установки и снятия аккумулятора используйте инструменты с заизолированными рукоятками.
• Никогда не помещайте инструменты или металлические предметы между клеммами аккумулятора.
• Во время зарядки аккумулятор выделяет взрывоопасные газы. Храните аккумулятор в хорошо проветриваемом помещении вдали от открытого огня и источников искр. Также запрещается курить в помещении, где хранится аккумулятор.

Согласно нормам действующего законодательства аккумуляторы дизельных генераторов нельзя утилизировать вместе с бытовыми отходами.

Аккумуляторные батареи содержат ядовитые вещества, в заряженном состоянии каждый аккумуляторный элемент содержит электроды из металлического свинца (Pb) и двуокиси свинца (IV) (PbO2) в электролите с содержанием приблизительно 33,5% (6 моль/л) серной кислоты (H2SO4). В разряженном состоянии электроды обоих типов превращаются в сульфат (II) свинца (PbSO4), при этом серная кислота из раствора связывается, и остается чистая вода.

Утилизация аккумуляторных батарей с бытовыми отходами может принести ущерб окружающей среде, сжигание батарей также приведет к загрязнению атмосферы.

Использование свинцовых аккумуляторных батарей представляет опасность, поэтому необходимо строго соблюдать правила безопасности.

Аккумуляторные батареи являются неотъемлемой частью электрогенератора и требуют соответствующего технического обслуживания. Хранить аккумуляторные батареи следует в чистом сухом месте; кроме того, крышки вентиляционных отверстий (если они установлены) должны быть туго затянуты.

Чистку отсека аккумуляторной батареи следует производить с помощью одного из указанных ниже моющих растворов:

• Раствор 0,1 килограмма (0,2 фунта) пищевой соды и 1 литра (1 кварты) чистой воды
• Раствор 0,1 литра (0,11 кварты) жидкого аммиака и 1 литра (1 кварты) чистой воды

Тщательно промойте отсек аккумуляторной батареи чистой водой.

Все соединения аккумуляторной батареи должны оставаться чистыми и должным образом затянутыми. Для чистки контактов и зажимов кабелей используйте мелкозернистую наждачную бумагу. Обработку следует продолжать до тех пор, пока очищаемые поверхности не будут выглядеть светлыми или блестящими. Однако не рекомендуется снимать слишком большой слой материала. Иначе это может привести к ослабеванию соединения между зажимами кабелей и контактами аккумуляторной батареи. Нанесите на зажимы и контакты консистентную смазку или другое защитное средство, чтобы предотвратить развитие коррозии.

Чтобы максимально использовать ресурс аккумуляторной батареи, уровень электролита должен быть достаточно высоким, чтобы пластины аккумуляторной батареи были погружены в него (на 1/2 дюйма / 13 мм). Если электролит не покрывает пластины, доливать в аккумуляторную батарею следует только дистиллированную воду; никогда не доливайте кислоту в аккумуляторную батарею, чтобы восстановить уровень электролита, поскольку избыточное количество кислоты приведет к разрушению пластин аккумуляторной батареи.

Рекомендуется проверять уровень электролита и состояние аккумуляторной батареи каждые 1000 часов работы. В суровых условиях эксплуатации рекомендуется использовать средства температурной компенсации и чаще проверять уровень электролита, например каждые 500 часов работы. Эти проверки должны также производиться в рамках процедуры планового технического обслуживания.

Снятие и установка аккумуляторной батареи

• Если кислота, содержащаяся в аккумуляторной батарее, попадет на кожу или одежду, это может привести к ожогам, а в случае ее контакта с органами зрения – даже вызвать слепоту. Пожалуйста, используйте защитную одежду при проведении осмотра аккумуляторной батареи перед ее демонтажем или транспортировкой.
• Убедитесь, что устанавливаемая аккумуляторная батарея полностью заряжена, а уровень и состав залитого в нее электролита соответствует норме.
• Если установлены крышки вентиляционных отверстий, убедитесь, что они должным образом закручены.
• Перед снятием аккумуляторной батареи проверяйте ее состояние. При плохой видимости используйте фонарь для осмотра аккумуляторной батареи со всех сторон на отсутствие возможных повреждений, вмятин или утечек.
• Если на корпусе аккумуляторной батареи имеются значительные вмятины или видны следы утечки электролита, пожалуйста, обратитесь за помощью к местному дилеру. НЕ пытайтесь демонтировать аккумуляторную батарею.
• Перед техническим осмотром всегда отсоединяйте аккумуляторную батарею (см. далее).
• Прежде чем устанавливать аккумуляторную батарею, отсоедините ее от цепи зарядки.
• Перед отсоединением аккумуляторной батареи отключите любые потребители энергии во избежание искрения.
• Первым отсоединяйте отрицательный провод, затем положительный, это позволит предотвратить короткое замыкание при контакте с любой металлоконструкцией, затем снимите удерживающую скобу или ремень, поддерживающий основание аккумуляторной батареи. Аккумуляторная батарея имеет большую массу, поэтому, пожалуйста, будьте аккуратны при ее подъеме и транспортировке. При необходимости обращайтесь за помощью.
• Во время установки аккумуляторной батареи убедитесь в правильном взаимном положении клемм и кабелей во избежание неправильного подключения, поместите новую аккумуляторную батарею в лоток и закрепите ее с помощью прижимной скобы или ремня. Сначала подсоедините положительный провод к положительной клемме. Затем подсоедините отрицательный провод к отрицательной клемме.
• Следите за тем, чтобы контакты аккумуляторной батареи были чистыми, и не допускайте образования на них коррозии; кроме того, смазывайте электрические соединения небольшим количеством технического вазелина.
• Проверяйте, надежно ли затянуты контакты аккумуляторной батареи; если они будут затянуты ненадлежащим образом, это может сократить срок службы аккумуляторной батареи или привести к ее возгоранию.
• Убедитесь, что положительный контакт каждой аккумуляторной батареи должным образом накрыт крышкой.
• При установке аккумуляторной батареи и/или зарядного устройства, пожалуйста, убедитесь, что они соединены надлежащим образом. Если у вас возникли сомнения, пожалуйста, проконсультируйтесь с квалифицированным специалистом.
• Пожалуйста, убедитесь, что во время транспортировки аккумуляторной батареи ее контакты должным образом накрыты крышками во избежание короткого замыкания.
• Всегда держите аккумуляторную батарею в вертикальном положении.

Уровни электролита

Если произошла утечка электролита из аккумуляторной батареи или вы заметили трещины в ее корпусе, пожалуйста, обратитесь к местному дилеру для замены аккумуляторной батареи.

Чтобы обеспечить оптимальную работу аккумуляторной батареи, рекомендуется проверять уровень электролита в соответствии с положениями.

Низкий уровень электролита

Уровень электролита слишком низок, если какая-либо часть пластин аккумуляторной батареи выступает над его поверхностью. Если электролит покрывает пластины аккумуляторной батареи не полностью, емкость аккумуляторной батареи снижается. Часть пластин, подверженная воздействию воздуха, может быть разрушена в течение нескольких дней, что негативно скажется на эксплуатационных характеристиках аккумуляторной батареи. Если верхний край пластин будет выступать над уровнем электролита не более чем на 1/2 дюйма (13 мм), аккумуляторную батарею можно вернуть в рабочее состояние путем добавления в нее дистиллированной воды, однако это несколько снизит максимальную емкость аккумуляторной батареи. Если у вас возникли вопросы относительно эксплуатационных характеристик или замены вашей аккумуляторной батареи, пожалуйста, обращайтесь к специалистам компании "ВИНУР".

Рекомендуемый уровень электролита

Рекомендуется поддерживать уровень электролита примерно на 1/2 дюйма (13 мм) выше верхнего края пластин или примерно на 1/8 дюйма (3 мм) ниже заливных трубок, ведущих вниз от заливных отверстий. Если уровень электролита находится в пределах рекомендуемых значений, установите крышки заливных отверстий на место и повторите проверку уровня электролита через три месяца.

Максимальный уровень электролита

Максимальный уровень электролита, при котором возможна безопасная эксплуатация, – это такой уровень, при котором электролит едва касается заливных трубок, ведущих вниз от заливных отверстий. Если уровень электролита достигнет нижнего края заливной трубки, будет виден характерный мениск, по форме напоминающий глаз. Это будет указывать на то, что достигнут максимальный уровень электролита и дальнейшее его доливание не требуется.

Профилактическое обслуживание

Требования к профилактическому техническому обслуживанию могут различаться в зависимости от того какой Вы планируете купить генератор дизельный.

Требования к профилактическому техническому обслуживанию, касающиеся двигателя, подробно описаны в руководстве к дизельному двигателю, которым укомплектован электрогенератор, купить который Вы хотите, и их следует просмотреть применительно к этому разделу. Интервалы технического обслуживания для дизельного двигателя могут оказаться меньше, чем указано в этом разделе.

Предупреждение:

• Следующая процедура должна выполняться только квалифицированным специалистом.

Ежедневно или при каждом пуске:

(Резервные дизель генераторы могут подвергаются этой процедуре еженедельно.)

Общий осмотр следует выполнять на ежедневной основе и перед пуском двигателя. Предпусковые проверки должны производиться во время этого общего осмотра. Процедуры для выполнения проверок на дизельном двигателе можно найти в руководстве к дизельному двигателю, в котором могут содержаться дополнительные требования.

Каждые две недели:

(Резервные генераторы дизельные подвергаются этой процедуре в случае если они не работали.)

Проведите регламентную проверку дизельной электростанции, запустив ее и дав поработать всего 5 минут.

Каждый месяц:

(Резервные электрогенераторы подвергаются этой процедуре в случае если они не работали под нагрузкой.)

Дизель генератор необходимо проверять по регламенту и проверять под нагрузкой. Для этого дизельная электростанция должна быть запущена и ей нужно дать поработать не менее чем при 50% нагрузки в течение 1–2 часов.

Предупреждение:

• Не давайте дизельным двигателям долго работать на малых нагрузках.

Каждые шесть месяцев или 500 часов работы:

Повторите ежедневные процедуры плюс следующее:

1. Проверьте все защитные устройства системы управления с помощью электрической имитации неисправностей.

2. Очистите все вентиляционные отверстия аккумулятора.

3. Затяните все соединения выпускной системы.

4. Затяните все электрические соединения.

5. Выполните другие операции технического обслуживания дизельного двигателя, указанные в руководстве к дизельному двигателю.

6. Запустите дизельный двигатель и осмотрите панель приборов, чтобы убедиться, что все контрольно-измерительные приборы работают нормально.

Профилактическое обслуживание синхронного генератора переменного тока

Повседневное техническое обслуживание для синхронного генератора переменного тока не предусмотрено, однако имейте в виду следующие рекомендации:

• Периодически проверяйте состояние обмоток генератора переменного тока и проводите общую очистку.
• Периодически осматривайте кабельные соединения между генератором переменного тока и прерывателем цепи.
• Проконсультируйтесь с сервисными специалистами компании «ВИНУР».

Профилактическое обслуживание дизельного двигателя

Информация о регулярном техническом обслуживании, необходимом для эффективной эксплуатации дизельного двигателя, указана в соответствующей инструкции по эксплуатации на дизельный двигатель, которым укомплектован Ваш дизельный генератор.

Вывод из эксплуатации, демонтаж и утилизация

Проконсультируйтесь со специалистами компании «ВИНУР» и обратитесь к существующим нормам по поводу утилизации материалов дизельной электростанции.

Генератор дизельный укомплектован железными, стальными и медными деталями, большую часть из которых можно сдать компаниям, специализирующимся на повторной переработке лома металлов.

Некоторые компоненты, такие как электрические кабели, электронные детали и пластиковые материалы, требуют специальной обработки. Проконсультируйтесь со специалистами компании «ВИНУР» по поводу удаления данных элементов.

Перечень работ, которые выполняет компания «ВИНУР», обслуживая дизельный генератор (в зависимости от того купить электрогенератор какой модели Вы планируете данный перечень работ может изменяться):

• Сервисное обслуживание дизельных двигателей:

Проверка количества и измерения плотности охлаждающей жидкости. Долив при необходимости. Замена охлаждающей жидкости по графику.

Проверка состояния и регулировка натяжения приводного ремня. Замена по графику.

Проверка наличия воды в фильтре предварительной очистки топлива и слив отстоя. Замена фильтра при необходимости.

Проверка уровня масла в картере двигателя. Проверка давления масла с помощью штатного манометра (если установлен). Долив при необходимости. Замена масла и масляного фильтра по графику, указанным заводом-изготовителем.

Очистка воздушного фильтра или удаления загрязнения с пылесборника при обычных условиях работы. Замена фильтра при необходимости.

Очистка воздушного фильтра или удаления загрязнения с пылесборника при сильном загрязнении воздуха. Замена фильтра при необходимости.

Проверка аккумуляторных батарей, контроль уровня и плотности электролита. Долив дистиллированной воды при необходимости. Очистка аккумуляторных батарей.

Контроль состояния датчика загрязнения воздушного фильтра.

Проверка работоспособности датчиков и блокировок.

Очистка и настройка датчиков частоты вращения.

Проверка и затяжка механических соединения дизельного двигателя и синхронного генератора.

Проверка состояния механического/электронного регулятора оборотов дизельного двигателя.

Проверка способности электрогенератора стабильно поддерживать частоту при изменении нагрузки.

• Сервисное обслуживание синхронных генераторов:

Открытие защитного кожуха дизельного генератора, проверка состояния лакокрасочных защитных покрытий и контровочных меток на блоке АВР (AVR).

Контроль изоляции и отсутствие короткого замыкания в обмотках синхронного генератора и систем управления.

Проверка силовых цепей синхронного генератора.

Проверка контрольных и управляющих цепей синхронного генератора.

Проверка состояния подмагничующего статора.

Проверка основного автоматического регулятора напряжения.

Проверка и регулировка выходного напряжения.

Проверка и регулировка DROOP - характеристики синхронного генератора.

Тестирование генератора дизельного без подключения нагрузки.

Тестирование дизельной электростанции после подключения нагрузки.

Моделирование возможных отклонений (неисправностей) энергоснабжения потребителя и проведения проверки функционирования дизельного генератора во всех режимах.

Проверка срабатывания системы "аварийное остановка" для блокировки запуска с панели автоматического включения резерва (АВР).

Контроль обработки интервалов старта дизель генератора при исчезновении электронапряжения до 10 сек. и подключения нагрузки до 15 сек. Отработка интервалов по времени остановки дизельной электростанции при появлении электроэнергии в 5-ти минут и переключение нагрузки до 3-х минут.

Проверка работоспособности блока заряда аккумулятора.

Проверка функционирования измерительных приборов на панели управления электрогенератора.

Проверка способности дизельной электростанции стабильно поддерживать напряжение при изменении нагрузки.

Проверка стабильности вырабатываемой частоты.

• Сервисное обслуживание панелей управления:

Проверка контрольных и управляющих цепей.

Проверка и настройка коэффициента трансформации тока контрольной фазы.

Проверка и настройка коэффициента трансформации напряжения контрольной фазы.

Проверка и настройка времени срабатывания.

Контроль системы аварий и предупреждений.

Контроль и настройка входного сигнала от регулятора оборотов.
