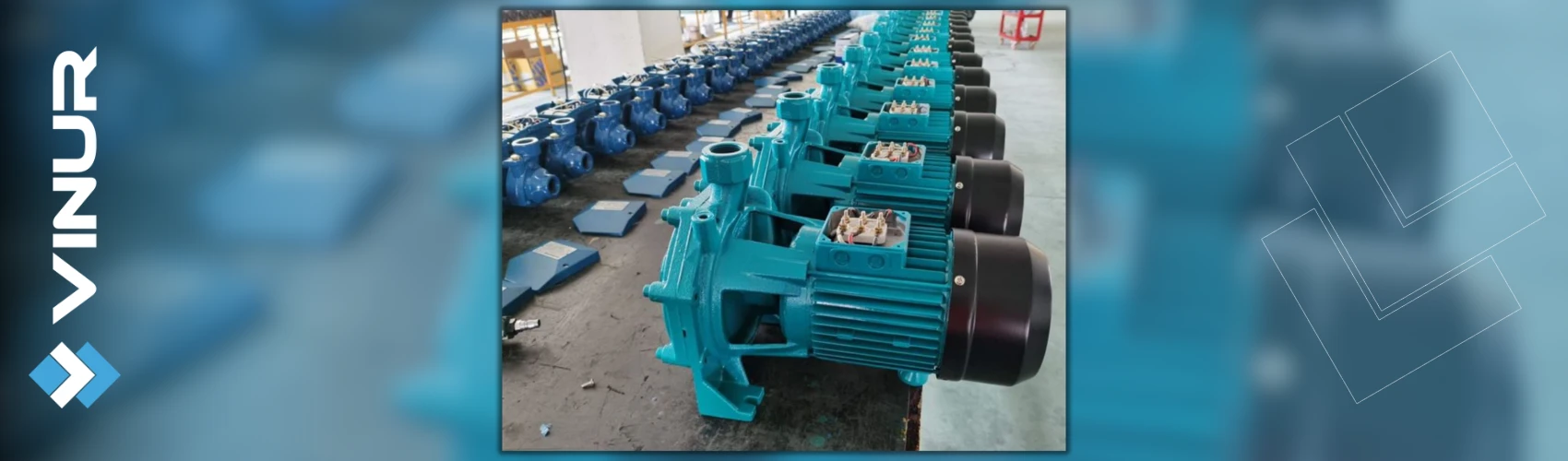

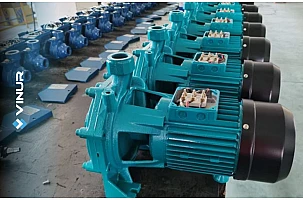

Сухий хід насоса: чому це смертельно небезпечно для обладнання та як убезпечитися

Серед усіх можливих аварійних ситуацій, з якими стикається власник автономного водопроводу або системи опалення, «сухий хід» міцно утримує лідерство за руйнівністю наслідків. Під цим терміном інженери розуміють режим роботи насосного обладнання, при якому через його робочу камеру перестає циркулювати перекачувана рідина.

Для водяного насоса будь-якого типу — чи то поверхнева станція, чи то глибоководний свердловинний агрегат — вода є не просто цільовим продуктом транспортування, а найважливішим елементом забезпечення внутрішньої життєдіяльності.

Більшість користувачів помилково вважають, що насос ламається через банальне холосте обертання лопатей у повітряному середовищі. Однак справжні фізичні процеси, які запускаються всередині робочої камери при зникненні водяного потоку, мають характер стрімкої теплової катастрофи. Розуміння вразливості внутрішніх вузлів агрегату дозволяє вчасно інтегрувати захисну автоматику та врятувати дороге гідравлічне обладнання від фатальних пошкоджень ще на стадії проектування вузла.

Внутрішня анатомія катастрофи: руйнівна фізика процесу

Щоб зрозуміти, чому відсутність води миттєво виводить насос з ладу, необхідно зазирнути під його металевий захисний кожух у момент роботи. Обертове робоче колесо (імпелер) і дифузори сучасних агрегатів виготовляються з високоміцних полімерів (наприклад, норилу) або нержавіючої сталі, а вал двигуна герметизується спеціальним торцевим ущільненням.

Це ущільнення складається з двох щільно притертих кілець (зазвичай графітового та керамічного), між якими в штатному режимі завжди присутня найтонша водяна плівка. Вода в цій системі виконує дві фундаментальні функції: вона діє як ідеальний мастильний матеріал, який знижує коефіцієнт тертя деталей до мінімуму, і водночас виступає в ролі ефективного холодоагенту, який відводить тепло від обертових вузлів.

Як тільки рідина зникає, сила тертя в торцевому ущільненні зростає лавиноподібно, і температура в зоні контакту за кілька секунд перевищує критичні 150–200 °C. Рідкий пластик внутрішніх дифузорів починає плавитися, намертво блокуючи обертання вала, а перегрітий сальник повністю втрачає герметичність, відкриваючи воді шлях всередину електричного статора двигуна.

Основні причини виникнення аварійного режиму

Зникнення водяного стовпа в подавальній магістралі може статися через цілу низку зовнішніх і внутрішніх факторів, які не залежать від якості самого насоса. Найпоширенішим сценарієм для заміських ділянок є сезонне зниження дебіту свердловини або колодязя, коли динамічний рівень води опускається нижче точки забору (всмоктувального патрубка). Також до сухого ходу часто призводить банальне засмічення сітчастого донного фільтра або зворотного клапана мулом, піском та іржею.

Інженерні методи та прилади для комплексного захисту насоса:

• Поплавковий вимикач: найпростіший електромеханічний пристрій, який розриває ланцюг живлення насоса, коли рівень води в резервуарі опускається нижче критичної позначки.
• Реле сухого ходу з датчиком тиску: розмикає контакти, якщо тиск у напірному трубопроводі падає нижче встановленого безпечного порогу (зазвичай менше 0,5 бар).
• Електронний блок контролю потоку (прес-контроль): відстежує фактичний рух рідини через камеру та миттєво відключає живлення при зупинці потоку, захищаючи систему автоматизації.
• Занурювальні датчики рівня (електроди): монтуються безпосередньо у свердловину та передають сигнал на пульт керування при оголенні верхнього контрольного контакту.
• Моніторинг коефіцієнта потужності ($\cos \phi$): сучасні шафи управління аналізують зсув фаз струму — під час сухого ходу навантаження на вал зникає, споживання падає, і автоматика вимикає двигун.
• Теплове реле на корпусі статора: аварійний температурний датчик, який відсікає електроживлення при критичному нагріванні обмоток двигуна через відсутність охолодження.

Правила вибору автоматики та відновлення роботи обладнання після аварії

Вибір конкретного захисного пристрою безпосередньо залежить від типу вашої насосної установки та глибини залягання джерела. Для поверхневих самовсмоктувальних станцій ідеальним і найдоступнішим рішенням стане встановлення електронного контролера витрати, який монтується безпосередньо на вихідний патрубок. Для глибоких артезіанських свердловин, де заміна згорілого двигуна обходиться у величезну суму, інженери наполегливо рекомендують поєднувати реле тиску з занурювальними датчиками рівня або встановлювати мікропроцесорні блоки захисту за струмом. Якщо аварія все ж сталася, і насос тривалий час працював «насухо», категорично заборонено відразу заливати в нього крижану воду з резервної ємності для охолодження. Різкий температурний перепад спричинить миттєве розтріскування розігрітих керамічних кілець сальника та деформацію вала. Дайте агрегату охолонути природним шляхом протягом кількох годин, після чого вручну перевірте плавність обертання вала через крильчатку охолодження — якщо вал заклинило або він обертається з трудом, обладнання доведеться відправити до сервісного центру для повної заміни гідравлічної частини. Дотримання правил монтажу захисних реле — єдиний спосіб гарантувати багаторічну та безперебійну роботу вашої водопровідної мережі.
