Стабилизатор напряжения Quant Quant-54 (3х18)

Quant-54 – трехфазный стабилизатор с опцией однофазной работы с блоком контроля фаз.

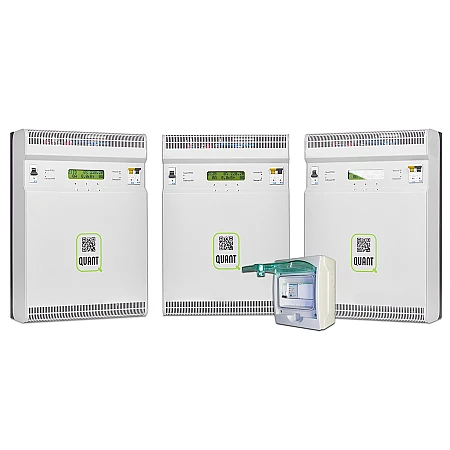

Quant-54 это три однофазных инверторных стабилизатора сетевого напряжения Quant-18 которые работают в паре с блоком контроля фаз. Главное отличие Quant-54 от обычного трехфазного стабилизатора с синхронизатором в том, что он не блокирует работу однофазных потребителей даже если пропадут две фазы.

Quant-54 – это стабилизатор сетевого напряжения с защитой на опережение без накопления энергии. Стабилизатор улавливает все скачки и выбросы напряжения. Все что происходит на входе никоем образом не влияет на выход. На выходе будет всегда номинальное значение напряжения — 220 В или 230 В на выбор. Во время процесса двойного преобразования уничтожаются все вредные импульсы и скачки сетевого напряжения. Нагрузка находится под чуткой защитой стабилизатора.

Некоторые виды трехфазных нагрузок требуют, чтоб все три фазы:

• присутствовали одновременно (если пропадет хоть одна фаза— авария);
• не имели большого перекоса фаз по величине (напряжения с допустимым разбросом);
• имели правильное чередование фаз. При подключении, всегда можно поменять местами две фазы, чтоб чередование было правильным и моторы вращались в нужном направлении. Но бывает так, что при ремонте за пределами подключенного потребителя, после аварии, электрики могут поменять местами фазы так, что пользователь об этом не знает, и это приведет к аварии;
• были сдвинуты на правильный угол 120° (неверное может получиться, например, если на вводы соседних фаз случайно подключили одну и ту же).

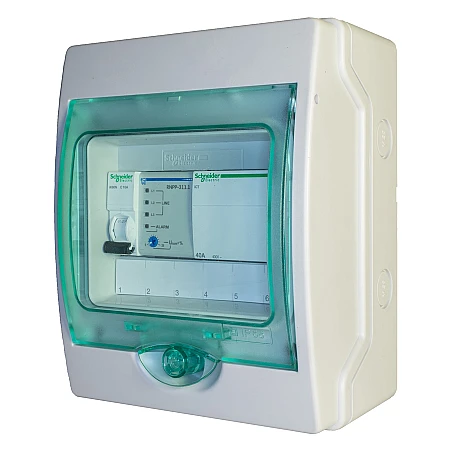

Наш блок контроля фаз построен на базе многофункционального устройства защиты реле контроля фаз от «Новатек-Электро» – РНПП 311м и магнитных пускателей Schneider Electric.

При аварии именно по трехфазному питанию, например: пропала одна фаза, или один стабилизатор был перегружен и отключился, тоже пропадет фаза, но на выходе, или электрики перепутали очередность фаз (поменяли)— сработает лишь реле контроля фаз, и отключатся только трехфазные нагрузки. А однофазные нагрузки не должны проходить через магнитный пускатель, которым управляет реле контроля фаз — они разводятся тремя линиями, прямо с выходов стабилизаторов, как обычно. Дополнительно, стоит автомат для отключения пускателей вручную.

Можно приобрести все составляющие самостоятельно и смонтировать все самому прямо в общем электрощите на объекте а можно приобрести у нас готовый, собранный мини-электрошкафчик, в котором все уже собрано, и выведены провода для подключения на выходы стабилизаторов (и на их нулевые клеммы тоже, на все три). А также, по желанию заказчика и на его личное усмотрение, можно удешевить блок контроля фаз, ориентировочно до 30%, заменив автоматику Schneider Electric на автоматику E.Next.

При применении нашего блока контроля фаз в отдельном корпусе Вы получаете много преимуществ перед так называемым «трехфазным» стабилизатором в одном корпусе с встроенным реле контроля фаз. Повышается надежность обеспечения правильным трехфазным питанием — соответствующих трехфазных нагрузок. Дело тут в том, что, например, пропадание или смена чередования фаз могут получиться из-за повреждения (и/или последующего ремонта) подводящего кабеля уже после стабилизаторов. Если это был так называемый «трехфазный» стабилизатор в одном корпусе — то для повышения безопасности нужно прямо возле трехфазных нагрузок ставить реле контроля фаз с пускателем, для дополнительной защиты от пропадания (перебит кабель) или смены направления вращения мотора (чинили перебитый кабель и срастили не в том порядке). Но если вы уже поставили наш блок возле нагрузки — то более ничего Вам и не нужно для нормальной работы трехфазных нагрузок, они уже защищены, и стабилизаторы избавят от перекоса фаз по напряжению, а расположение синхронизации, контроля за фазами — будет оптимально безопасным.

Любая логистика (сервис, установка, доставка) — упрощается малым весом однофазного стабилизатора. QUANT вообще уделяет большое внимание удобной логистике, так как здоровый позвоночник человека важнее любой техники. Пока любое изделие QUANT по весу не превышает 16 кг, включая, к примеру — 3*16 кг при установке на три фазы стабилизатора 3*18 кВт. 16 кг легко переносит один человек, 48 кг уже серьезный груз.
